بلبیرینگ تماس زاویه ای یک ردیفه

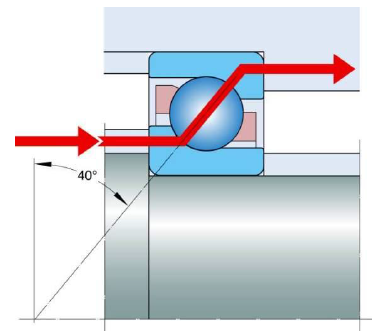

این نوع بلبیرینگ ها دارای زاویه تماس 40 درجه ( مناسب جهت تحمل بار محوری سنگین) و تفکیک ناپذیر هستند و می توانند برحسب نیاز با سرعت های بالا کار کنند.

این نوع بلبیرینگ ها علاوه بر تحمل بار شعاعی، بار محوری را تنها در یک جهت تحمل می کنند. لذا این بیرینگ ها به دو صورت استاندارد تولید می شوند که برای چیدمان های متفاوتی مناسبند. صورت اول نوع معمولی و بدون پسوند در جلوی شماره فنی بلبیرینگ بوده و برای موارد استفاده تکی بکار می رود و آن در مواردی است که نیروی محوری فقط از یک سو بر بلبیرینگ وارد می شود. صورت دوم نوع مشترک و دارای پسوند CB در مواقعی بکار می رود که دو یا چند بلبیرینگ باید با هم به چیدمان های مختلفی مورد استفاده قرار گیرند. این گروه بلبیرینگ های تماس زاویه ای تک ردیفه ای که بمنظور استفاده بصورت دوتایی تولید می شوند می توانند در حالت دوتایی به صورت های پشت سرهم نسبت به یکدیگر جهت تحمل بار محوری از یک سمت و توسط هر دو بیرینگ، بصورت روبرو جهت تحمل بار از دو طرف و از هر طرف توسط یک بیرینگ، و یا بصورت پشت به پشت جهت تحمل بار از دو طرف توسط یک بیرینگ جازده شوند لذا جهت نصب در این بیرینگ دارای اهمیت است حالت نصب پشت به پشت از استحکام بیشتری نسبت به دو حالت دیگربرخوردار بوده و برای تحمل بارهای ممان مناسب تر است.

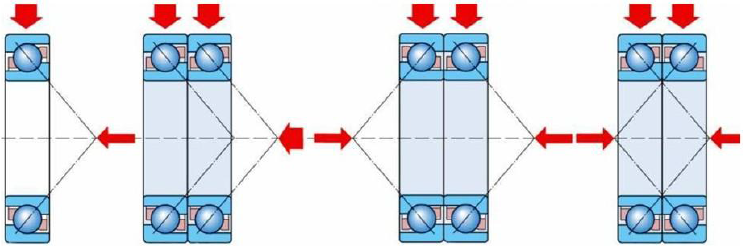

رو به رو پشت به پشت پشت سر هم تکی

روش استفاده دو تایی زمانی انتخاب می شود که تحمل بار بلبیرینگ یک ردیفه به تنهایی کافی نباشد و یا هنگامیکه نیرو از هر دو جهت بر بلبیرینگ وارد شود. در مورد بلبیرینگ های دو تایی که بصورت روبرو و یا پشت به پشت قرار گرفته اند باید متذکر شد که عدم اعمال نیرو به یک بیرینگ موجب بروز صدا، گسیختگی در لایه روانکار و افزایش تنش در قفسه می گردد در صورت وجود چنین حالتی برینگ ها نباید دارای لقی باشند.
